복잡한 5축 CNC 가공 부품이 첨단 제조의 중추를 이루는 이유는 무엇입니까?

5축 가공의 핵심 메커니즘 이해

현대 정밀 제조의 기초는 절삭 공구를 동시에 여러 방향으로 이동할 수 있는 능력에 달려 있습니다. 에이복잡한 5축 CNC 가공 부품작동은 기존 X, Y 및 Z 선형 이동에 두 개의 회전 축을 추가하여 이 기능의 정점을 나타냅니다. 이 구성을 사용하면 반복적인 위치 조정 없이 절삭 공구가 거의 모든 각도에서 공작물에 접근할 수 있습니다.

표준 3축 기계에서는 공구가 3개의 수직 축을 따라 이동하는 동안 공작물은 고정된 상태로 유지됩니다. 구성요소의 여러 면에 접근하려면 수동 위치 조정이 필요하며 이로 인해 누적 오류가 발생하고 주기 시간이 늘어납니다. 5축 가공은 스핀들 헤드, 작업대 또는 둘 다를 기울이고 회전할 수 있는 회전 동작을 도입하여 이러한 제약을 제거합니다.

두 개의 회전축 설명

추가 축은 일반적으로 A, B, C로 지정되며 이 중 두 개는 기계 구성에 따라 활성화됩니다. A축은 X축을 중심으로 회전하고, B축은 Y축을 중심으로 회전하며, C축은 Z축을 중심으로 회전합니다. 예를 들어, 트러니언형 기계는 A 및 C축을 사용하여 가공물을 기울이고 회전시킬 수 있는 반면 회전 헤드 설계는 B 및 C축을 사용하여 절삭 공구 방향을 지정할 수 있습니다.

이러한 기계적 능력은 제조상의 이점으로 직접적으로 이어집니다. 부품에 언더컷, 깊은 공동 또는 복잡한 자유형 표면이 필요한 경우 도구는 절단 경로 전체에서 재료와 최적의 접촉 각도를 유지할 수 있습니다. 이는 표면 품질을 향상시킬 뿐만 아니라 절삭날 전체에 마모를 더욱 고르게 분산시켜 공구 수명을 연장시킵니다.

동시 가공과 인덱스 가공: 차이점은 무엇입니까?

5축 기술 영역에는 두 가지 별개의 작동 모드가 존재합니다. 요구 사항을 지정하거나 공급업체의 역량을 평가할 때 차이점을 이해하는 것이 중요합니다.

동시 5축 가공

동시 모드에서는 절단 프로세스 중에 5개 축이 모두 함께 이동합니다. 재료가 제거되는 동안 회전축은 제자리에 고정되지 않습니다. 대신, 가공 중인 표면을 기준으로 원하는 공구 방향을 유지하도록 지속적으로 조정됩니다. 이 접근 방식은 터빈 블레이드, 임펠러, 정형외과용 임플란트와 같이 곡률이 지속적으로 변하는 형상에 필수적입니다.

컨트롤러는 매우 정밀하게 선형 및 회전 동작을 조정해야 합니다. 회전축의 작은 각도 변화도 공구 팁의 상당한 움직임으로 변환될 수 있으며, 특히 공구 어셈블리의 길이가 긴 경우 더욱 그렇습니다. 따라서 정확한 운동학적 데이터와 실시간 보상이 필수적입니다.

3+2축(인덱스) 가공

3+2라고도 불리는 인덱스 가공은 회전축을 고정된 각도로 배치한 다음 3개의 선형 축만 이동하면서 절단을 수행합니다. 회전축은 실제 절단 중에 고정된 상태로 유지됩니다. 이 방법은 동시 가공보다 더 큰 안정성과 간단한 프로그래밍을 제공하므로 다양한 방향의 평면 형상을 가진 부품에 적합합니다.

5축 기능을 광고하는 모든 공급업체가 두 가지 모드 모두에 능숙한 것은 아닙니다. 동시 가공에는 기계 운동학, 포스트 프로세서 개발 및 충돌 방지에 대한 더 깊은 이해가 필요합니다. 프로젝트에 복잡한 자유형 형상이 포함된 경우 공급업체의 동시 가공 경험을 검증하는 것이 필수적입니다.

재료와 가공 전략에 미치는 영향

재료 선택은 절삭 매개변수부터 도구 선택 및 고정 전략에 이르기까지 가공 공정의 모든 측면을 형성합니다. 5축 가공은 광범위한 재료와 호환되지만 각 재료에는 뚜렷한 문제가 있습니다.

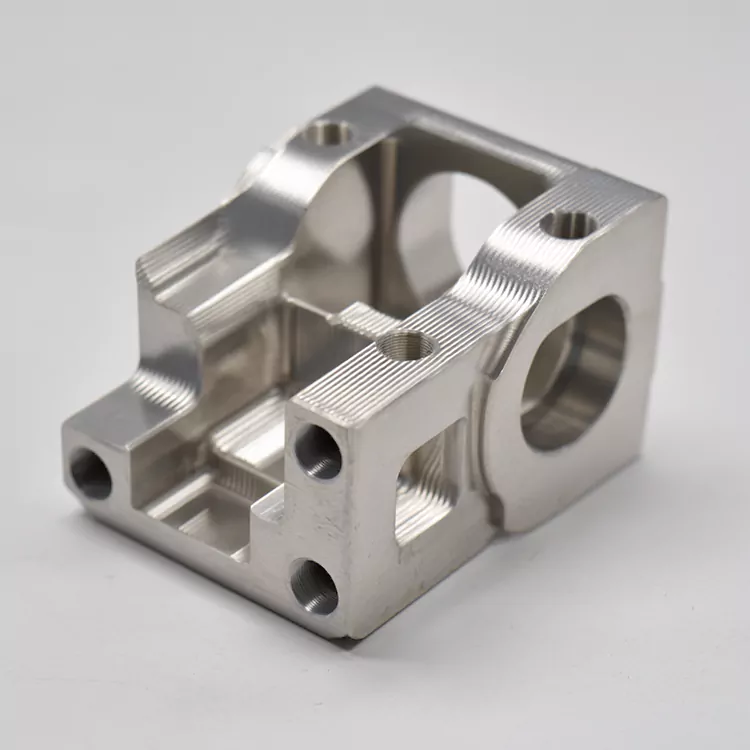

알루미늄 합금

알루미늄은 5축 작업에 가장 가공하기 쉬운 금속 중 하나입니다. 6061 및 7075와 같은 재종은 강도, 무게, 가공성이 탁월한 균형을 이루고 있습니다. 종종 "슈퍼 알루미늄"으로 설명되는 7075 합금은 6061보다 훨씬 더 높은 인장 강도를 제공하므로 중량 감소가 중요한 항공우주 구조 부품에 선호되는 선택입니다.

티타늄 및 니켈 합금

티타늄 합금, 특히 Ti-6Al-4V와 인코넬과 같은 니켈 기반 초합금은 탁월한 중량 대비 강도 비율과 내식성으로 인해 항공우주 및 의료 응용 분야에 필수적입니다. 그러나 이러한 소재는 절삭 중에 상당한 열을 발생시키고 가공 경화되는 경향이 있어 날카로운 툴링, 최적화된 절삭유 공급 및 보수적인 절삭 매개변수가 필요합니다.

스테인레스강 및 공구강

17-4 PH 및 316L을 포함한 스테인레스강 등급은 의료 기기 및 식품 가공 장비에 일반적으로 사용됩니다. 인성이 높고 열 전도성이 낮기 때문에 세심한 칩 배출과 효과적인 냉각이 필요합니다. 공구강과 경화 합금은 난이도를 더욱 높여 특수한 초경 또는 세라믹 공구가 필요한 경우가 많습니다.

엔지니어링 플라스틱 및 복합재

PEEK, POM, PTFE 및 탄소 섬유 복합재와 같은 재료는 무게에 민감한 응용 분야에 점점 더 많이 사용되고 있습니다. 이러한 재료는 열 민감성, 박리 위험, 섬유 빠짐이나 표면 용융을 방지하기 위해 날카롭고 광택이 나는 절단 모서리의 필요성 등 고유한 과제를 안고 있습니다.

• 알루미늄 합금: 가공성이 뛰어나 구조용 부품에 널리 사용됨
• 티타늄 합금: 고강도, 내열성, 가공이 까다로움
• 스테인레스강: 내부식성, 견고함, 세심한 칩 관리 필요
• 니켈 초합금: 극한 내열성, 낮은 가공성
• 엔지니어링 플라스틱: 가볍고 열에 민감하며 날카로운 툴링이 필요함
• 복합재: 높은 강도 대 중량 비율, 박리되기 쉬움

정밀도 달성: 공차 및 표면 마감

5축 가공의 가치는 복잡한 형상을 만드는 능력뿐만 아니라 탁월한 정밀도로 이를 수행하는 데에도 있습니다. 잘 관리된 5축 기계에서 달성할 수 있는 공차는 중요한 기능에서 일반적으로 ±0.005mm(±0.0002인치)에 도달합니다.

단일 설정 가공이 정확도를 향상시키는 이유

공작물이 기계에서 재배치될 때마다 오류 가능성이 높아집니다. 고정 장치 마모, 클램핑 불일치 및 인적 요인 모두 위치 편차의 원인이 됩니다. 5축 기술은 단일 설정으로 여러 면을 가공함으로써 이러한 오류 원인을 제거합니다. 동일한 설정으로 가공된 형상 간의 관계는 외부 위치 지정이 아닌 기계의 운동학에 의해 설정되므로 본질적으로 더 정확합니다.

이 원리는 결합 표면, 베어링 보어, 밀봉 면과 같이 기하학적 공차가 엄격한 부품에 특히 중요합니다. 예를 들어, 다양한 각도의 여러 장착 패드가 있는 하우징 구성 요소는 3축 기계에서 여러 설정에 수반되는 누적 스택업 오류 없이 완성될 수 있습니다.

표면 마감 고려 사항

5축 가공의 표면 마감은 공구 경로 전략, 공구 형상, 절삭 매개변수 및 설정 강성의 영향을 받습니다. 공구가 표면에 대해 최적의 각도로 유지되면 공구 팁의 유효 절삭 속도가 더욱 일정하게 유지되어 증거 표시가 줄어들고 균일성이 향상됩니다.

제조 가능성을 위한 설계 지침

5축 가공을 위한 설계에는 기능적 요구 사항과 제조 실용성 간의 균형이 필요합니다. 기술이 가능한 영역을 확장하는 동안 특정 원칙은 여전히 ​​효율적인 생산을 지배합니다.

기능 정렬 및 도구 액세스

기계의 기본 축에 맞춰 기능을 정렬하면 프로그래밍이 단순화되고 회전 동작에 대한 요구가 줄어듭니다. 5축 기계는 임의의 각도로 형상에 도달할 수 있지만 평면 형상을 X, Y 또는 Z로 정렬하면 사이클 시간이 단축되고 표면 품질이 향상됩니다. 기계의 성능에 따라 대체 접근 방식이 정당화될 수 있으므로 이 지침은 엄격한 규칙이 아닌 권장 사항으로 취급되어야 합니다.

벽 두께 및 캐비티 깊이

얇은 벽과 깊은 구멍은 모든 가공 작업에 어려움을 줍니다. 5축 작업에서는 공구가 캐비티 깊숙이 도달해야 하거나 지지가 제한된 벽을 가공해야 할 때 휘어짐과 진동의 위험이 증가합니다. 가능한 경우 벽 두께를 늘리거나, 캐비티 형상을 열거나, 계단식 설계를 사용하면 강성을 향상시키고 특수 툴링의 필요성을 줄일 수 있습니다.

도구 선택 및 접근성

절단 도구는 공작물이나 고정 장치의 다른 부분과 충돌하지 않고 형상에 도달할 수 있어야 합니다. 이러한 고려 사항은 특히 내부 기능 및 언더컷과 관련이 있습니다. CAM 소프트웨어는 도구 경로를 시뮬레이션하고 충돌을 감지할 수 있지만 설계 단계에서 도구 액세스를 조기에 고려하면 나중에 비용이 많이 드는 재설계를 방지할 수 있습니다.

• 가능한 경우 기본 축에 기능 정렬
• 좁은 개구부로 지나치게 깊은 구멍을 피하십시오.
• 절삭력을 견딜 수 있는 벽 두께 설계
• 깊은 형상에 대한 공구 길이 대 직경 비율 고려
• 표준 도구 크기와 일치하도록 내부 모서리의 반경을 사용하십시오.
• 설계 후가 아닌 설계 단계에서 도구 액세스를 확인하십시오.

산업 응용 프로그램 및 사례 통찰력

복잡한 5축 가공 부품에 대한 수요는 여러 첨단 기술 분야에 걸쳐 있으며 각 분야마다 고유한 성능 요구 사항과 재료 선호도가 있습니다.

항공우주 부품

항공우주 제조에서는 구조 부품, 엔진 부품 및 비행 제어 표면을 위한 5축 가공에 크게 의존합니다. 터빈 블레이드, 임펠러 및 블리스크는 효율성을 극대화하는 공기 역학적 표면과 얇은 벽 형상을 달성하기 위해 동시 모션 기능이 필요합니다. 티타늄 합금 및 니켈 초합금과 같은 재료는 일반적이며 전문적인 툴링 및 절삭 전략이 필요합니다.

동체 구성 요소와 날개 구조 요소도 5축 가공의 이점을 누릴 수 있습니다. 단일 설정으로 크고 복잡한 형상을 가공할 수 있어 조립 오류가 줄어들고 결합 부품의 적합성이 향상됩니다.

의료기기 및 임플란트

정형외과용 임플란트, 수술 도구 및 치과용 부품에는 최고 수준의 정밀도와 표면 품질이 필요합니다. 5축 가공을 통해 뼈 성장을 촉진하는 복잡한 다공성 구조를 갖춘 환자 맞춤형 임플란트뿐 아니라 다른 방식으로는 제조가 불가능한 복잡한 기하학적 구조를 가진 기구를 생산할 수 있습니다.

티타늄과 그 합금은 생체 적합성과 기계적 특성으로 인해 이 분야의 주요 소재입니다. 임플란트 구성 요소의 표면 마감은 박테리아 부착 위험을 최소화하고 주변 조직과의 적절한 통합을 보장하기 위해 엄격한 표준을 충족해야 합니다.

자동차 및 모터스포츠

실린더 헤드, 변속기 하우징, 터보차저 부품을 포함한 고성능 자동차 부품은 5축 가공을 통해 얻을 수 있는 정밀도와 표면 품질의 이점을 누릴 수 있습니다. 모터스포츠 산업은 종종 설계 복잡성의 한계를 뛰어넘어 유기적이고 최적화된 기하학적 구조를 갖춘 부품의 신속한 처리를 요구합니다.

로봇공학 및 자동화

로봇 관절, 엔드 이펙터 및 구조 프레임에는 복잡한 기하학적 구조를 지닌 가볍고 견고한 구성 요소가 필요합니다. 5축 가공을 통해 조립이 필요한 기능을 통합할 수 있어 부품 수를 줄이고 시스템 안정성을 향상할 수 있습니다.

5축 가공 파트너 평가

올바른 제조 파트너를 선택하는 것은 디자인 자체만큼 중요합니다. 5축 기능을 주장하는 모든 공급업체가 복잡한 부품이 요구하는 정밀도와 표면 품질을 제공할 수 있는 것은 아닙니다.

유사한 기하학에 대한 경험

공급업체의 적합성에 대한 가장 신뢰할 수 있는 지표는 비슷한 수준의 복잡성을 지닌 구성 요소에 대한 경험입니다. 임펠러나 의료용 임플란트를 정기적으로 생산하는 회사는 단순 브래킷이나 플레이트를 주로 가공하는 회사와는 다른 전문성을 보유하고 있습니다. 유사한 작업의 사례를 요청하면 해당 작업의 역량에 대한 통찰력을 얻을 수 있습니다.

기계 기술 및 계측

공작기계 자체는 방정식의 일부일 뿐입니다. 완성된 부품을 검증하는 데 사용되는 측정 장비도 마찬가지로 중요합니다. CMM(3차원 측정기), 공정 내 프로빙 시스템, 구조광 스캐닝은 모두 복잡한 형상이 사양을 충족하는지 확인하는 데 유용한 도구입니다.

CAM 프로그래밍 및 시뮬레이션

효율적인 5축 도구 경로를 생성할 수 있는 고급 CAM 소프트웨어가 필수적입니다. 가공이 시작되기 전에 충돌과 홈을 감지하는 시뮬레이션 및 검증 도구는 시간을 절약하고 비용이 많이 드는 오류를 방지합니다. 오래된 프로그래밍 방법을 사용하거나 시뮬레이션 기능이 부족한 공급업체는 복잡한 프로젝트에 어려움을 겪을 수 있습니다.

명예는 유지한다최첨단 제조 능력항공우주, 의료, 산업 분야 전반에 걸쳐 정밀 부품을 공급해온 입증된 실적을 보유하고 있습니다.문의하기프로젝트 요구 사항을 논의하고 종합적인 평가를 받을 수 있습니다.
